آلومینیوم یکی از پرکاربرد ترین و مهم ترین فلزات صنعتی است که نقش کلیدی در صنایع مختلف ایفا میکند؛ از (هوافضا و خودروسازی گرفته تا ساختمان، تجهیزات پزشکی، لوازم خانگی و حتی صنایع بسته بندی).و به دلیل سبک بودن، مقاومت بالا در برابر خوردگی و قابلیت بازیافت، این فلز را به انتخاب اول مهندسان و طراحان تبدیل کرده است.
با این حال، بسیاری از افراد نمیدانند که خواص مکانیکی آلومینیوم خام یا آنچه به طور مستقیم از کارخانه تولید میشود، برای بسیاری از کاربردهای صنعتی کافی نیست. به عنوان مثال، آلومینیوم به صورت طبیعی ممکن است نرم باشد، سختی کافی نداشته باشد یا در مقابل فشار و خستگی، پایداری مطلوب نشان ندهد. بنابراین، اگر بدون فرآیندهای تکمیلی استفاده شود، عملکرد نهایی قطعات صنعتی میتواند به شدت کاهش یابد.
اینجاست که عملیات حرارتی یا Heat Treatment اهمیت پیدا میکند. این فرایند با کنترل دقیق دما و زمان حرارتدهی، سرد کردن و گاهی مراحل تکمیلی پیرسازی، به آلومینیوم قدرت، سختی، شکلپذیری و مقاومت مورد نیاز را میبخشد. به بیان ساده، عملیات حرارتی مانند (تمرین و تقویت) برای آلومینیوم است؛ بدون آن، فلز نمیتواند توان واقعی خود را نشان دهد.
در این مقاله قصد داریم انواع عملیات حرارتی آلومینیوم را به صورت جامع بررسی کنیم، همراه با اصطلاحات بینالمللی و استانداردهای متداول مانند Annealing، Solution Heat Treatment، Artificial Aging و Temperهای T4، T5 و T6. هدف ما این است که خواننده بتواند به صورت عملی و کاربردی درک کند که هر فرایند چگونه روی خواص آلومینیوم تأثیر میگذارد و در چه شرایطی باید استفاده شود.
عملیات حرارتی آلومینیوم چیست؟ (Heat Treatment of Aluminum)
عملیات حرارتی به مجموعه ای از فرایندها گفته میشود که با کنترل دما، زمان و نحوه سرد کردن فلز، خواص فیزیکی و مکانیکی آن تغییر میکند.
در فولاد، تغییر خواص معمولاً به دلیل تبدیل فازهای بلوری اتفاق میافتد؛ اما در آلومینیوم، مسیر متفاوت است. هدف اصلی در آلومینیوم، رسوبسختی یا Precipitation Hardening است. در این روش، با تشکیل رسوبات ریز و یکنواخت در زمینه فلز، مقاومت کششی و سختی افزایش مییابد، بدون آنکه شکل پذیری به طور قابل توجهی کاهش پیدا کند.
به عبارت دیگر، عملیات حرارتی در آلومینیوم باعث میشود که فلز همزمان سبک، مقاوم و قابل شکل دهی باقی بماند و بتواند در شرایط صنعتی سنگین یا پیچیده، عملکرد مطلوب خود را حفظ کند.
انواع عملیات حرارتی آلومینیوم
آلومینیوم و آلیاژهای آن به دلیل سبکی و مقاومت در برابر خوردگی، در صنایع مختلف بسیار کاربرد دارند. اما برای دستیابی به خواص مکانیکی مطلوب مثل سختی، مقاومت کششی و شکل پذیری، لازم است از عملیات حرارتی یا Heat Treatment استفاده شود. در ادامه انواع اصلی این عملیات را بررسی می کنیم و کاربرد هر کدام را با اصطلاحات بینالمللی توضیح می دهیم.

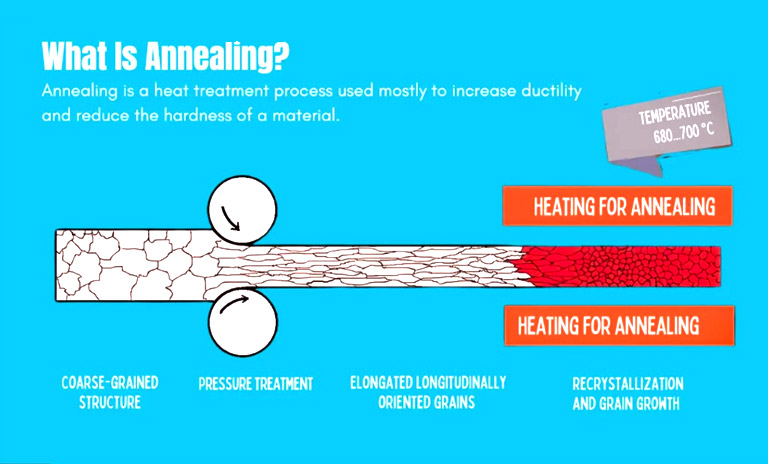

۱. بازپخت (Annealing)
Annealing یا بازپخت یکی از پایهایترین عملیاتهای حرارتی آلومینیوم است و برای نرم کردن فلز و حذف تنشهای داخلی ناشی از فرآیندهای قبلی مانند نورد یا اکستروژن انجام میشود.
در این فرایند، قطعه آلومینیومی در دمای ۳۴۰ تا ۴۱۵ درجه سانتیگراد حرارت داده میشود و سپس به آرامی در هوا یا داخل کوره سرد میشود. این سرد کردن آهسته باعث میشود که تنش های داخلی آزاد شوند و ساختار فلز به صورت یکنواخت درآید.
نتایج بازپخت:
- افزایش انعطاف پذیری
- کاهش سختی
- آماده شدن فلز برای تغییر شکل و فرآیند های بعدی
کاربردها:
- قبل از خمکاری، کشش یا نورد
- قطعاتی که نیاز به دقت ابعادی بالا دارند

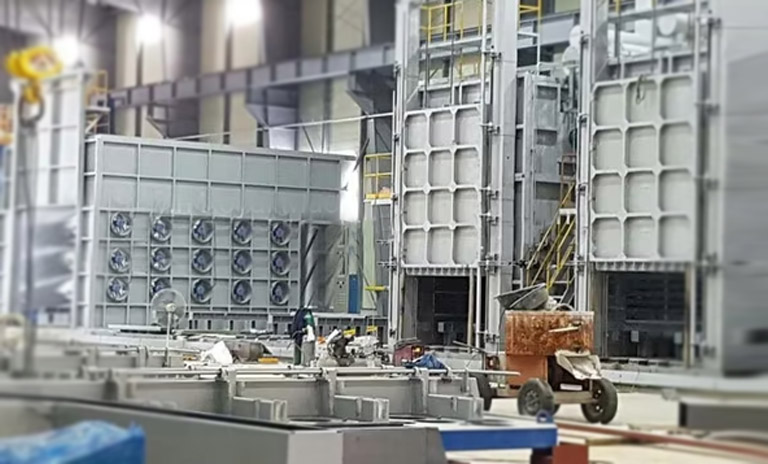

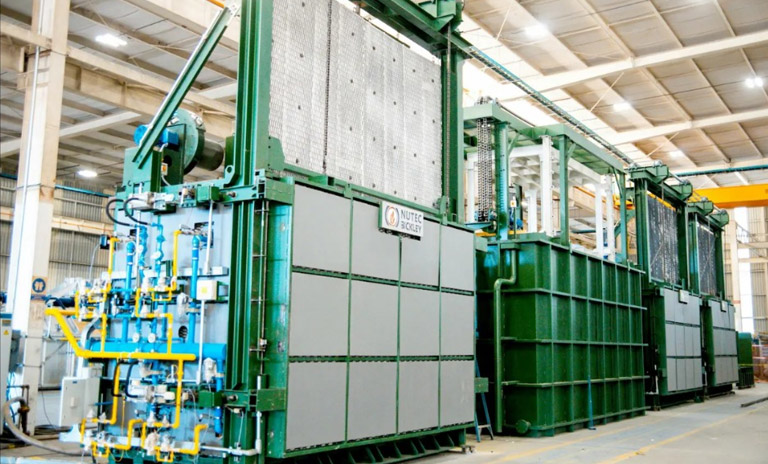

۲. عملیات محلولی (Solution Heat Treatment)
Solution Heat Treatment یا عملیات محلولی برای حل کردن عناصر آلیاژی در زمینه آلومینیوم و آمادهسازی برای سختکاری انجام میشود.

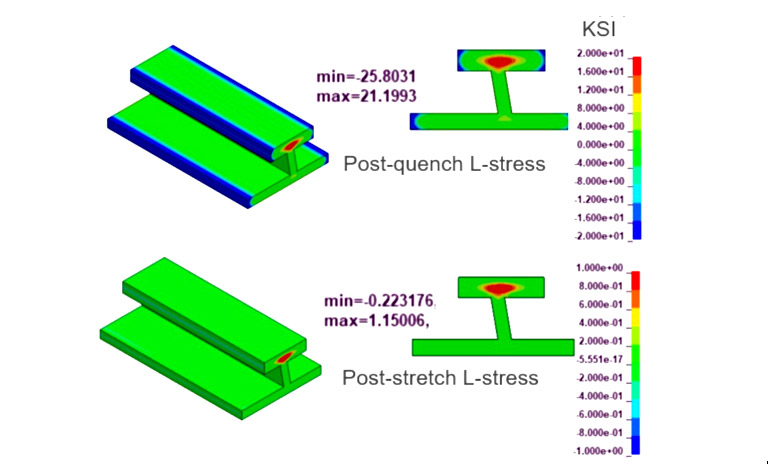

در این مرحله، قطعه تا دمای ۴۶۰ تا ۵۳۰ درجه سانتیگراد حرارت داده میشود و سپس سریعاً Quenching (سرد کردن سریع) میشود. این مرحله باعث میشود ساختار فلز یکنواخت شود و پایهای برای مراحل بعدی مانند Artificial Aging (پیرسازی) مصنوعی فراهم گردد.
کاربردها:
- آلیاژهای سری 2xxx، 6xxx و 7xxx
- تولید قطعات مقاوم در برابر فشار، تنش و خستگی

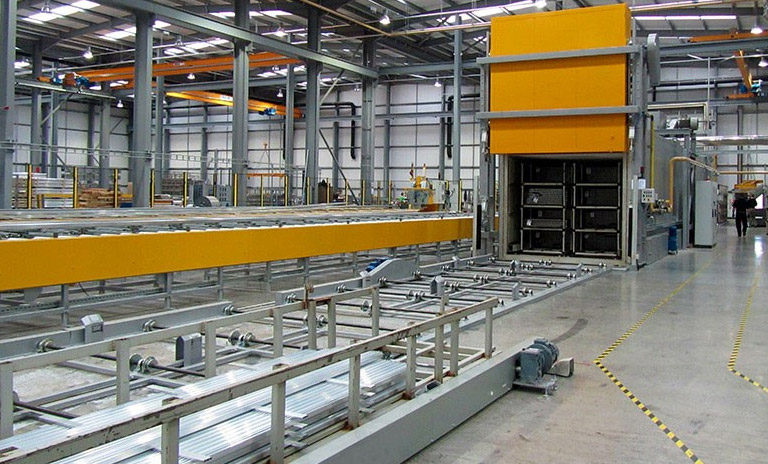

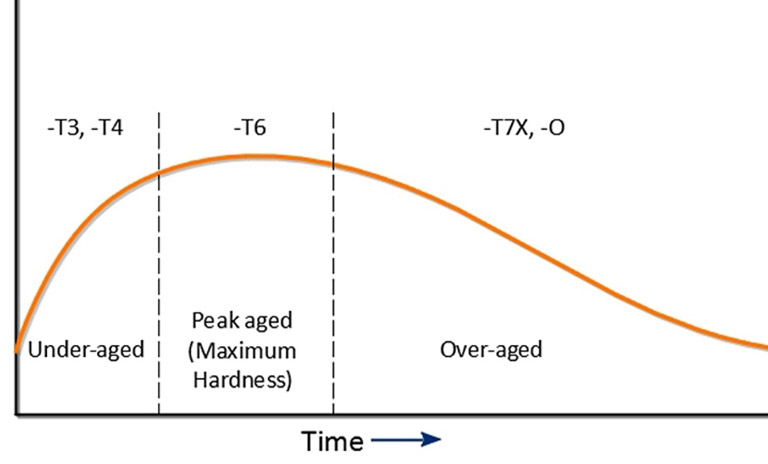

۳. پیرسازی مصنوعی (Artificial Aging / Precipitation Hardening)
پس از کوئنچ، برای افزایش سختی و مقاومت کششی، قطعه در یک بازه دمایی مشخص حرارت داده میشود تا رسوبات ریز و یکنواخت در زمینه آلومینیوم تشکیل شوند.
Artificial Aging معمولاً در دمای ۱۰۰ تا ۲۰۰ درجه سانتیگراد و به مدت چند ساعت انجام میشود. این مرحله باعث میشود که آلومینیوم به حداکثر سختی و مقاومت کششی خود برسد.
کاربردها:
- آلیاژهای T6 مانند 6061-T6 و 7075-T6
- قطعات هواپیما، دوچرخههای آلومینیومی و قطعات صنعتی حساس

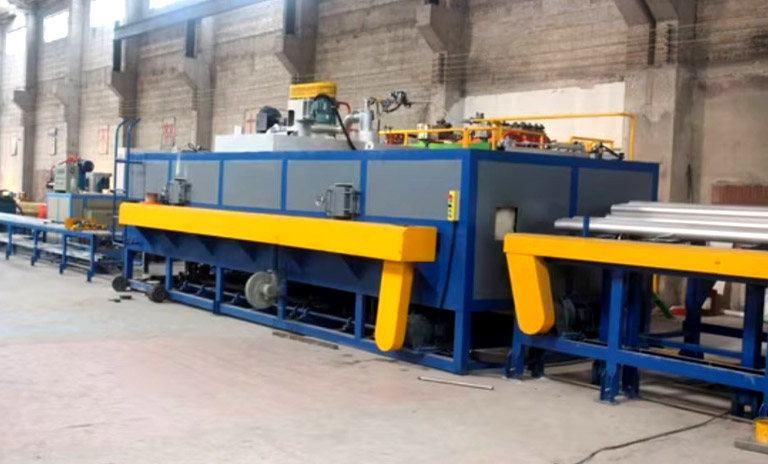

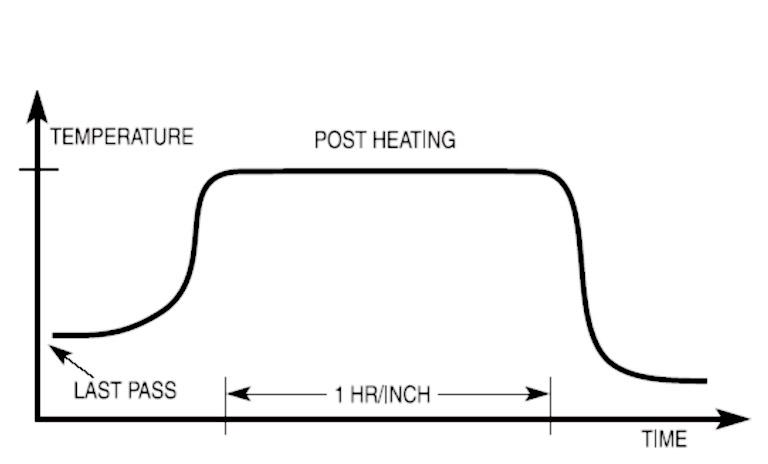

۴. عملیات پیشگرم و پسگرم (Preheating & Postheating)
هدف:
- آمادهسازی آلومینیوم برای تغییر شکل پلاستیک (مثل اکستروژن و نورد)
- بهبود خواص مکانیکی بعد از شکلدهی
کاربرد:
- در صنایع اکستروژن پروفیل آلومینیومی بسیار رایج است.
۵. تنش زدایی (Stress Relieving)
Stress Relieving برای کاهش تنشهای داخلی ناشی از نورد، جوشکاری یا ریختهگری انجام میشود.
در این فرایند، قطعه در دمای ۲۵۰ تا ۳۵۰ درجه سانتیگراد حرارت داده میشود و سپس آرام سرد میشود. این عملیات مانع تاب برداشتن و تغییر شکل ناخواسته میشود و پایداری ابعادی قطعه را تضمین میکند.
کاربردها:
- قطعات دقیق و جوشکاریشده
- سازههای بزرگ آلومینیومی و قطعات حساس به تنش

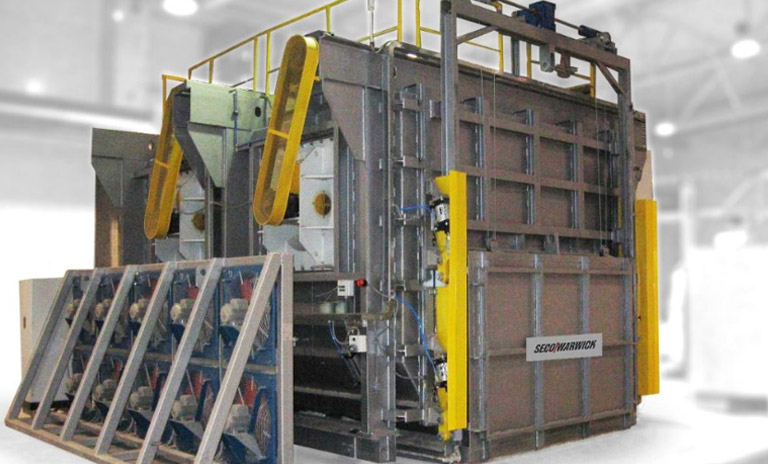

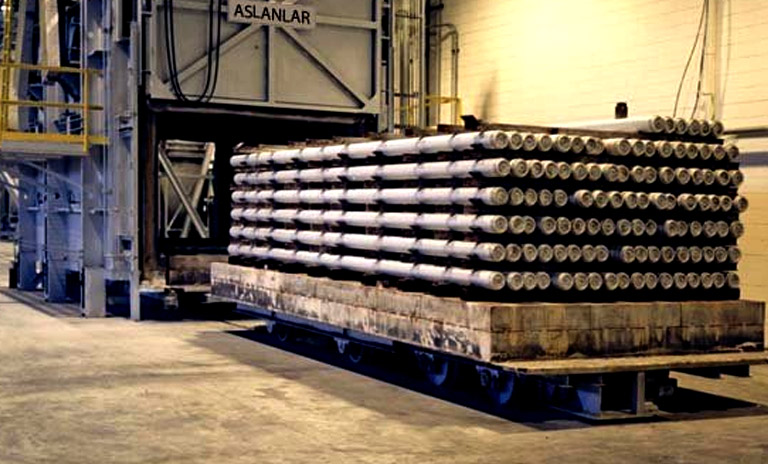

۶. همگن سازی (Homogenization)
Homogenization برای یکنواخت کردن ترکیب شیمیایی شمشهای ریختگی و کاهش جدایش عناصر آلیاژی انجام میشود.
در این مرحله، قطعه در دمای ۴۵۰ تا ۵۰۰ درجه سانتیگراد برای چند ساعت نگه داشته میشود تا عناصر آلیاژی در کل حجم شمش به صورت یکنواخت توزیع شوند.
نتایج همگن سازی:
- به بود قابلیت نورد و اکستروژن
- کاهش مشکلات سطحی و افزایش کیفیت نهایی محصول
نکات کلیدی و کاربردی
- انتخاب نوع عملیات حرارتی باید بر اساس نوع آلیاژ و کاربرد نهایی باشد.
- کنترل دقیق دما و زمان در تمام مراحل حیاتی است؛ کوچکترین اختلاف میتواند خواص مکانیکی قطعه را تغییر دهد.
- Quenching سریع پس از عملیات محلولی ضروری است تا رسوبات ناخواسته تشکیل نشود.
- پیرسازی بیش از حد (Overaging) ممکن است سختی را کمی کاهش دهد، اما پایداری طولانیمدت قطعه را افزایش میدهد.
جدول دماها و کاربردها:
| نوع عملیات | دمای معمول (°C) | هدف اصلی | کاربرد |
| بازپخت (Annealing) | 300–415 | کاهش سختی، افزایش شکلپذیری | فرمدهی |
| محلولی (Solution) | 480–550 | حل کردن عناصر آلیاژی | آلیاژهای سختشونده |
| پیرسختی (Aging) | 120–200 | افزایش استحکام | سری 2xxx، 6xxx، 7xxx |
| تنشزدایی | 200–300 | حذف تنش داخلی | جلوگیری از تاب برداشتن |
| همگنسازی | 500–550 | یکنواختی ساختار | بیلت و شمش |
| پیش/پسگرم | متغیر | آمادهسازی یا تثبیت ساختار | اکستروژن و نورد |
نکات کلیدی برای اجرای صحیح عملیات حرارتی
- انتخاب نوع عملیات حرارتی باید بر اساس نوع آلیاژ، کاربرد نهایی و شرایط محیطی انجام شود. انتخاب نادرست میتواند منجر به کاهش عمر قطعه یا شکست زودهنگام شود.
- کنترل دقیق دما و زمان: حتی اختلاف چند درجه سانتیگراد یا چند دقیقه در مدت زمان عملیات میتواند خواص مکانیکی قطعه را به شدت تغییر دهد.
- Quenching سریع پس از محلولی: برای جلوگیری از تشکیل رسوبات ناخواسته و رسیدن به سختی به ینه ضروری است.
- Overaging یا پیرسازی بیش از حد: ممکن است سختی را کمی کاهش دهد، اما پایداری ابعادی و مقاومت در برابر خستگی را به بود میبخشد.
اصطلاحات اصلی عملیات حرارتی آلومینیوم (International Terms)
| اصطلاح فارسی | اصطلاح انگلیسی | توضیح کوتاه |
| عملیات بازپخت | Annealing | نرم کردن فلز، حذف تنشها و افزایش شکلپذیری |
| عملیات محلولی | Solution Heat Treatment | حل کردن عناصر آلیاژی در ساختار و آمادهسازی برای سختیپذیری |
| کوئنچ (سرد کردن سریع) | Quenching | سرد کردن سریع بعد از محلولی برای قفل کردن عناصر در محلول |
| پیرسختی | Aging / Precipitation Hardening | افزایش استحکام از طریق رسوب ذرات ریز |
| پیرسختی طبیعی | Natural Aging | Aging در دمای محیط |
| پیرسختی مصنوعی | Artificial Aging | Aging در دمای بالا برای مدت زمان مشخص |
| تنشزدایی | Stress Relieving | حذف تنشهای باقیمانده بدون تغییر خواص مکانیکی اصلی |
| همگنسازی | Homogenizing | یکنواخت کردن ساختار آلیاژ پس از ریختهگری |
| عملیات حرارتی کامل | Heat Treatment Cycle | ترکیب محلولی + کوئنچ + پیرسختی |
| پیشگرم | Preheating | گرم کردن قبل از شکلدهی |
| پسگرم | Postheating | گرم کردن پس از فرآیند شکلدهی برای تثبیت ساختار |
سیستم بینالمللی کدگذاری وضعیت حرارتی آلومینیوم (Temper Designation)
در استاندارد بینالمللی Aluminum Association از حروف و اعداد (مثل T6 یا O) برای نشان دادن نوع عملیات حرارتی استفاده میشود.
| کد | اصطلاح انگلیسی | معنی |
| F | As Fabricated | بدون عملیات حرارتی (همان حالت تولیدی) |
| O | Annealed | بازپختشده (نرمشده) |
| H | Strain Hardened | سختشده با کار سرد (برای آلیاژهای غیر قابل عملیات حرارتی) |
| T | Heat Treated | عملیات حرارتی محلولی + پیرسختی |
| W | Solution Heat Treated | فقط عملیات محلولی، قبل از Aging |
زیرشاخههای رایج حالت T در آلومینیوم:
| کد | اصطلاح انگلیسی | توضیح |
| T1 | Cooled from an elevated temperature shaping process and naturally aged | خنک شده بعد از شکلدهی و پیرسختی طبیعی |
| T4 | Solution heat-treated and naturally aged | عملیات محلولی + پیرسختی طبیعی |
| T5 | Cooled from forming temperature and artificially aged | خنک شده بعد از شکلدهی + پیرسختی مصنوعی |
| T6 | Solution heat-treated and artificially aged | عملیات محلولی + پیرسختی مصنوعی (رایجترین در پروفیلها) |
| T7 | Solution heat-treated and overaged/stabilized | عملیات محلولی + پیرسختی بیش از حد برای پایداری بیشتر |
| T8, T9 | Solution heat-treated, cold worked and aged | برای کاربردهای خاص با استحکام بالا |
مثال:
- آلومینیوم 6063-T6 → آلیاژ 6063 با عملیات محلولی و پیرسختی مصنوعی (استحکام بالا)
- آلومینیوم 6061-O → آلیاژ 6061 بازپختشده و نرم
- آلومینیوم 1050-H14 → آلیاژ 1050 کارسختشده (بدون عملیات حرارتی محلولی)
استانداردهای بینالمللی مرتبط
| استاندارد | سازمان | کاربرد |
| ASTM B918 | ASTM International | راهنمای عملیات حرارتی آلومینیوم و آلیاژهای آن |
| EN 515 | European Committee for Standardization | تعیین وضعیت حرارتی آلومینیوم در اروپا |
| AMS 2770 | SAE International | عملیات حرارتی آلیاژهای آلومینیوم در صنایع هوافضا |
| ISO 2107 | International Organization for Standardization | اصطلاحات و کدهای وضعیت حرارتی |
نکته مهم برای صنعت پروفیل:
در صنعت پروفیل آلومینیومی (مثل آلیاژ 6063)، کد T5 و T6 بیشترین کاربرد را دارند:
- T5: برای سرعت تولید بالا و استحکام مناسب
- T6: برای کاربردهایی که نیاز به استحکام بالا و مقاومت سایشی دارند (مثل درب و پنجره صنعتی یا سازهای).
جمعبندی
عملیات حرارتی آلومینیوم شامل فرایندهایی مانند: Annealing)، Solution Heat Treatment، Artificial Aging، Natural Aging، Stress Relieving و Homogenization ) میشود.
با انتخاب صحیح و اجرای دقیق این مراحل، میتوان به قطعاتی سبک، مقاوم و با طول عمر بالا دست یافت که در صنایع مدرن، از هوافضا و خودروسازی گرفته تا تجهیزات پزشکی و صنایع سبک، کاربرد گسترده دارند.
علاوه بر این، آشنایی با Temperها و استانداردهای بینالمللی باعث میشود مهندسان و طراحان بتوانند انتخاب آلیاژ و عملیات حرارتی را با دقت بیشتری انجام دهند و از عملکرد به ینه قطعات اطمینان حاصل کنند.
