صنعت متالورژی به عنوان یکی از پایه های اصلی توسعه صنعتی، نقش تعیین کنندهای در رشد اقتصادی و پیشرفت فناوری های نوین دارد. در میان فلزات غیر آهنی، آلومینیوم و آلیاژهای آن جایگاهی ویژه پیدا کردهاند و دلیل آن نیز ترکیب بی نظیر ویژگی های فیزیکی، شیمیایی و مکانیکی این فلز است.
امروزه از قاب پنجره های ساختمانی گرفته تا بدنه هواپیماها و خودروهای مدرن، ردپای آلومینیوم دیده میشود. این فلز بهعنوان پرکاربرد ترین فلز غیرآهنی در جهان شناخته می شود و دلیل اصلی آن خواصی همچون سبکی وزن، مقاومت عالی در برابر خوردگی، هدایت حرارتی و الکتریکی مطلوب، شکل پذیری و قابلیت بازیافت بالا است. این ویژگیها موجب شدهاند که آلومینیوم نه تنها در صنایع ساختمانی، بلکه در صنایع استراتژیکی مانند هوافضا، حمل و نقل ریلی، انرژی و حتی صنایع نظامی نیز جایگاه ویژهای داشته باشد.
با این حال، تولید محصولات آلومینیومی با کیفیت بالا نیازمند دو رکن اساسی است:
روشهای نوین تولید و شکل دهی فلز
انتخاب فرآیند مناسب ریخته گری یا شکل دهی تأثیر مستقیم بر ساختار میکروسکوپی، خواص مکانیکی و در نهایت عملکرد نهایی محصول دارد. یکی از مهمترین این روشها ریختهگری نیمه پیوسته یا Direct Chill Casting (DC) است که به طور گسترده برای تولید بیلتها و اسلبهای آلومینیومی مورد استفاده قرار میگیرد.
روش های کنترل کیفیت و سنجش خواص مکانیکی
پس از تولید، لازم است خواص مکانیکی مانند سختی، استحکام و انعطافپذیری بررسی شوند تا اطمینان حاصل گردد محصول نهایی با استانداردهای بینالمللی مطابقت دارد. در این میان، دستگاه سنجش سختی وبستر (Webster Hardness Tester) بهدلیل سرعت، دقت و سهولت استفاده، یکی از پرکاربرد ترین ابزارها در صنایع آلومینیوم به شمار میرود.
بنابراین، برای درک کامل چرخه تولید و کنترل کیفیت در صنعت آلومینیوم، باید این دو مفهوم مهم یعنی ریخته گری DC و سنجش سختی وبستر را هم زمان بررسی کرد. در این مقاله قصد داریم به معرفی دقیق این دو فناوری، مزایا، کاربردها و همچنین نقش آنها در ارتقای کیفیت محصولات آلومینیومی بپردازیم.
بخش اول: دستگاه سنجش سختی وبستر (Webster Hardness Tester)
۱سختی چیست و چرا اهمیت دارد؟
سنجش سختی یکی از مهم ترین و بنیادی ترین ویژگیهای مکانیکی مواد مهندسی است که تعریف آن بهطور کلی عبارت است از:
«میزان مقاومت یک ماده در برابر تغییر شکل پلاستیک (دائمی)، نفوذ جسم سخت یا ایجاد خراش روی سطح آن.»
این خاصیت در عمل به ما نشان میدهد که ماده در مقابل نیروهای خارجی تا چه حد میتواند مقاومت کند و دچار تغییر شکل نشود. سختی نهتنها در علوم مواد و متالورژی، بلکه در تمامی صنایع مهندسی از جمله ساختمان سازی، خودروسازی، هوافضا، الکترونیک و حتی صنایع پزشکی اهمیت دارد.
ارتباط سختی با سایر خواص مکانیکی
سختی سنجی اغلب با ویژگیهایی مانند استحکام کششی، مقاومت سایشی، مقاومت به خستگی و طول عمر قطعه در ارتباط مستقیم است. به عبارت دیگر، مادهای که سختتر است معمولاً مقاومت بیشتری در برابر سایش و تغییر شکل از خود نشان میدهد.
بهعنوان مثال:
- فولاد سختکاریشده به دلیل سختی بالا، در ساخت ابزارهای برشی و قالبها به کار میرود.
- آلومینیوم و آلیاژهای آن با وجود سبکی، به سختی متوسطی نیاز دارند تا بتوانند در برابر فشارها و ضربههای روزمره مقاومت کنند.
اهمیت سختی در آلومینیوم و آلیاژهای سبک
در صنایع آلومینیوم و آلیاژهای آن، بررسی سختی اهمیت دوچندان پیدا میکند. زیرا آلومینیوم ذاتاً فلزی نرم و شکلپذیر است، اما وقتی با عناصر آلیاژی مانند مس، منیزیم، سیلیسیم یا روی ترکیب میشود، میتواند خواص مکانیکی بهتری پیدا کند.
کاربردهای مهمی مثل:
- پروفیلهای ساختمانی (درب و پنجره، نماها، سازهها)
- قطعات خودرو (رینگها، شاسی، اجزای انتقال نیرو)
- سازههای هوافضا (بدنه هواپیما، قطعات موتور)
همگی نیازمند ترکیبی از وزن کم + مقاومت مکانیکی بالا هستند. اگر سختی آلیاژ تولیدی کمتر از استاندارد باشد، قطعه تحت فشار یا ضربه تغییر شکل داده و کارایی خود را از دست میدهد.
بنابراین سنجش سختی بهعنوان یک روش کنترلی ضروری در خط تولید و آزمایشگاهها، نقشی کلیدی در تضمین کیفیت ایفا میکند.

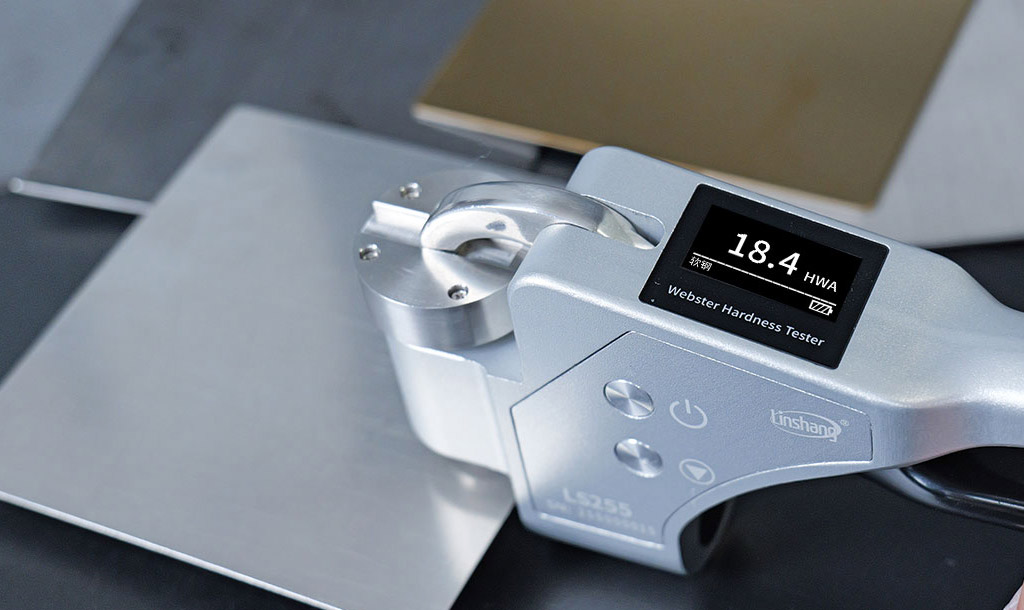

معرفی دستگاه سنجش سختی وبستر (Webster Hardness Tester)
دستگاه سنجش سختی وبستر یک ابزار دستی و پرتابل است که مخصوص سنجش سریع سختی آلیاژهای سبک (بهویژه آلومینیوم، مس و برنج) طراحی شده است. این دستگاه نخستین بار در نیمه قرن بیستم معرفی شد و به دلیل سادگی، سرعت و قابلیت حمل بهسرعت جایگاه ویژهای در صنایع آلومینیوم پیدا کرد.
امروزه تقریباً در تمام کارخانههای تولید پروفیل آلومینیوم و کارگاههای ریختهگری، از وبستر بهعنوان ابزاری اصلی در کنترل کیفیت استفاده میشود.
ساختار دستگاه وبستر
از نظر ظاهری، وبستر شبیه یک انبر بزرگ مکانیکی است که چند بخش اصلی دارد:
- اهرم فشار: نیروی دستی اپراتور را به دستگاه منتقل میکند.
- فنر استاندارد: میزان نیروی واردشده را کنترل کرده و شرایط یکنواختی ایجاد میکند.
- سوزن یا سنبه نفوذگر: بخشی است که با سطح فلز تماس مستقیم داشته و میزان سختی را میسنجد.
- صفحه مدرج (مقیاس HW): نتیجه آزمایش را بهصورت مستقیم نمایش میدهد.
این طراحی ساده باعث شده که حتی کارگران خط تولید بدون نیاز به تخصص پیچیده، بتوانند از آن استفاده کنند.
انواع دستگاه وبستر
- وبستر نوع W-20: پرکاربردترین مدل برای آلیاژهای آلومینیوم.
- وبستر نوع W-B92: مناسب برای مس و برنج.
- وبستر نوع W-B75: مخصوص آلیاژهای خاص یا ضخامتهای متفاوت.

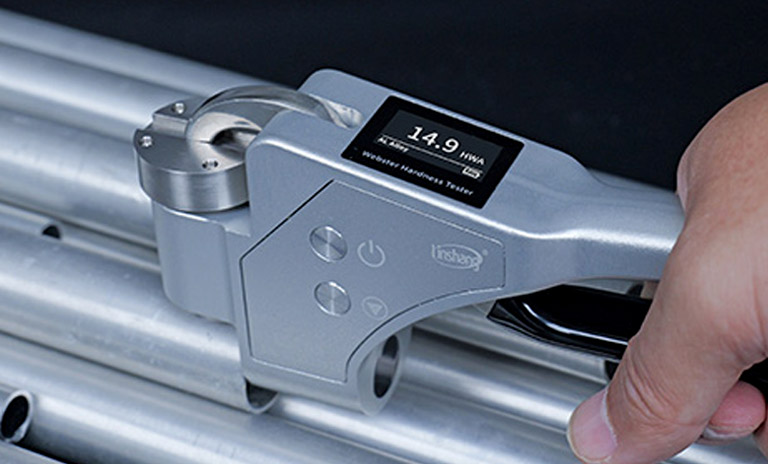

نحوه عملکرد دستگاه وبستر
فرآیند کار با وبستر بسیار ساده و سریع است و معمولاً در کمتر از ۵ ثانیه نتیجه آزمایش به دست میآید:
- قطعه یا پروفیل بین فکهای دستگاه قرار میگیرد.
- اپراتور با فشار دست، اهرم را پایین میآورد.
- سوزن نفوذگر به سطح نمونه وارد شده و میزان نفوذ آن بر اساس سختی فلز تعیین میشود.
- نتیجه آزمایش بهصورت مستقیم روی صفحه مدرج (Webster Hardness Number یا HW) نمایش داده میشود.
این عدد سختی معیار مشخصی برای مقایسه با استانداردهای بینالمللی آلیاژها است. بهطور مثال، سختی استاندارد آلیاژ 6063 در محدوده خاصی تعریف شده و با یک تست ساده وبستر میتوان مطمئن شد که محصول نهایی مطابق استاندارد است یا خیر.
مزایای دستگاه وبستر
دستگاه سنجش سختی وبستر (Webster Hardness Tester) به دلیل طراحی ساده و کاربردی خود، یکی از پرمصرفترین ابزارهای کنترل کیفیت در صنعت آلومینیوم است. مهمترین مزایای آن عبارتاند از:
سرعت بالا
فرآیند سنجش سختی با وبستر کمتر از ۵ ثانیه زمان میبرد. این موضوع برای خطوط تولید انبوه اهمیت ویژهای دارد؛ زیرا میتوان بدون ایجاد توقف در فرآیند تولید، سختی تعداد زیادی قطعه را کنترل کرد.
قابل حمل بودن
طراحی سبک و دستی این دستگاه امکان استفاده از آن را در محیطهای مختلف فراهم میکند:
- روی خط تولید،
- در انبار،
- حتی روی قطعات حجیم و سنگین بدون نیاز به جابهجایی.
غیرمخرب بودن
یکی از بزرگترین مزایای وبستر این است که برای آزمون نیازی به برش، آمادهسازی یا تغییر سطح قطعه وجود ندارد. این ویژگی باعث میشود قطعه آزمایششده بدون آسیبدیدگی همچنان قابل استفاده باشد.
کاربرد صنعتی گسترده
این دستگاه تقریباً در تمام صنایع مرتبط با آلومینیوم کاربرد دارد. از پروفیلهای ساختمانی تا ورقها، لولهها و حتی قطعات ریختهگریشده، همگی میتوانند بهسرعت با وبستر آزمایش شوند.
سادگی کاربری
وبستر به گونهای طراحی شده که حتی اپراتورهای خط تولید با کمترین آموزش میتوانند از آن استفاده کنند. همین ویژگی باعث کاهش هزینههای آموزشی و افزایش سرعت کنترل کیفیت میشود.
کاربردهای صنعتی دستگاه وبستر
سنجش سختی وبستر نهتنها در کارخانههای پروفیلسازی، بلکه در صنایع سنگین و پیشرفته نیز کاربرد دارد. برخی از مهمترین کاربردهای صنعتی آن شامل موارد زیر است:
- کنترل کیفیت محصولات اکسترود شده مانند پروفیلهای درب و پنجره، قطعات صنعتی و لوازم خانگی.
- بررسی سختی بیلتها و شمشهای تولیدشده به روش ریختهگری DC پیش از ورود به فرآیند اکستروژن یا نورد.
- اطمینان از تطابق سختی آلیاژها با استانداردهای بینالمللی مانند سریهای 6063، 6082 و 7075.
- پایش مداوم کیفیت در طول فرآیند تولید برای جلوگیری از بروز مشکلات در مراحل بعدی، مانند ترکخوردگی یا تغییر شکل قطعه.
مقیاس سختی وبستر در مقایسه با سایر مقیاسها
یکی از پرسشهای متداول این است که سنجش سختی وبستر چه تفاوتی با سایر روشهای سنجش سختی دارد. مقایسه زیر میتواند به روشنتر شدن موضوع کمک کند:
- وبستر (HW): سریعترین و پرتابلترین روش، مخصوص آلومینیوم و آلیاژهای سبک.
- برینل (HB): مناسب برای سنجش سختی قطعات سنگین، چدن و فولادهای نرم؛ نیازمند دستگاه آزمایشگاهی.
- راکول (HR): پرکاربرد در فولادها و فلزات سختتر؛ دقت بالا اما آزمایشگاهیتر از وبستر.
- ویکرز (HV): دقیقترین روش آزمایشگاهی، کاربرد بیشتر در پژوهشهای علمی و بررسیهای متالوگرافی.
در واقع، وبستر جایگزین کامل روشهای آزمایشگاهی نیست، بلکه بهعنوان ابزار سریع کنترل کیفیت در محیط صنعتی عمل میکند. معمولاً در خطوط تولید، ابتدا سختی با وبستر سنجیده میشود و در صورت نیاز به بررسی دقیقتر، نمونه به آزمایشگاه ارسال میشود.
ریختهگری آلومینیوم
ریخته گری یکی از قدیمیترین روشهای تولید فلزات است. در این فرآیند، فلز مذاب در قالب ریخته شده و پس از سرد شدن، شکل قالب را به خود میگیرد. در صنایع آلومینیوم، نیاز به تولید بیلتها و اسلبهای بزرگ برای عملیات بعدی مانند اکستروژن و نورد وجود دارد.
روشهای سنتی ریختهگری مانند ریختهگری ماسهای و ریختهگری دائمی با محدودیتهایی همراه بودند:
- سرعت پایین تولید،
- ایجاد ترکهای انجمادی و عیوب ساختاری،
- عدم یکنواختی در خواص مکانیکی،
- محدودیت در تولید مقاطع بزرگ.
برای رفع این مشکلات، در اوایل قرن بیستم روش ریختهگری DC (Direct Chill) معرفی شد که انقلابی بزرگ در صنعت آلومینیوم ایجاد کرد. امروزه این روش بهعنوان اصلیترین فرآیند تولید بیلتها و اسلبهای آلومینیومی شناخته میشود.
تعریف ریختهگری DC
ریختهگری DC یک فرآیند نیمهپیوسته است که طی آن فلز مذاب بهصورت کنترلشده وارد قالب آبگرد میشود. بهمحض ورود مذاب به قالب، انجماد از دیوارهها آغاز میگردد. همزمان با پایین کشیدن قطعه، سطح آن توسط آب خنک میشود.
این خنککاری سریع (Direct Chill) موجب تشکیل ساختاری یکنواخت و کاهش ترکهای انجمادی میشود. در نهایت، محصول به شکل بیلت، اسلب یا شمش تولید شده و برای عملیات بعدی مانند نورد یا اکستروژن آماده میگردد.
اجزای اصلی سیستم ریختهگری DC
یک خط کامل ریختهگری DC معمولاً شامل اجزای زیر است:
- کوره ذوب و نگهداری مذاب: در این بخش، آلومینیوم اولیه یا قراضههای بازیافتی ذوب شده و به دمای مناسب ریختهگری میرسد.
- قالب آبگرد (Water-cooled mold): قالبی فلزی مجهز به سیستم خنککننده که انجماد اولیه در آن آغاز میشود.
- سیستم اسپری آب (Water Spray System): با پاشش آب روی سطح بیلت یا اسلب، سرعت انجماد را افزایش میدهد.
- میز متحرک (Pulling Table): قطعه در حال انجماد را به سمت پایین میکشد تا فرآیند بهصورت نیمهپیوسته ادامه یابد.
مراحل فرآیند ریختهگری DC
- آمادهسازی قالب و روانکاری آن برای جلوگیری از چسبیدن فلز.
- ورود فلز مذاب به قالب و آغاز انجماد از دیوارهها.
- پایین کشیدن بیلت همزمان با پاشش آب برای خنککاری سریع.
- تکمیل فرآیند انجماد در طول قطعه.
- جداسازی، برش و آمادهسازی بیلتها یا اسلبها برای مراحل بعدی.
این فرآیند با دقت بالا انجام میشود تا محصول نهایی دارای ساختار یکنواخت، ریزدانه و بدون عیوب متالورژیکی باشد.
مزایای ریختهگری DC
- کیفیت بالا: تولید بیلتها و اسلبهای بدون ترکهای انجمادی و با ساختار ریزدانه.
- انعطافپذیری: امکان تولید انواع آلیاژهای آلومینیوم شامل سریهای 2xxx، 6xxx و 7xxx.
- صرفه اقتصادی: قابلیت تولید انبوه در مقیاس صنعتی با هزینه کمتر نسبت به روشهای سنتی.
- دوام بالاتر: کاهش عیوب متالورژیکی و بهبود خواص مکانیکی محصولات.
کاربردهای محصولات ریختهگری DC
- بیلتهای اکستروژن: برای تولید پروفیلهای ساختمانی (درب و پنجره، نماها)، پروفیلهای صنعتی و قطعات خودرویی.
- اسلبها: ماده اولیه نورد ورقهای آلومینیومی مورد استفاده در بستهبندی، هوافضا و صنایع حملونقل.
- شمشها: برای تولید قطعات مهندسی، تجهیزات برقی و صنایع سبک.
نتیجهگیری
صنعت آلومینیوم برای تولید محصولات استاندارد و باکیفیت نیازمند ترکیب فناوریهای نوین در تولید و کنترل کیفیت است. ریختهگری DC بهعنوان یکی از بهترین روشها برای تولید بیلتها و اسلبهای آلومینیومی، پایه و اساس بسیاری از صنایع پاییندستی مانند اکستروژن و نورد را فراهم میکند.
از سوی دیگر، دستگاه سنجش سختی وبستر ابزاری کلیدی برای کنترل سریع، دقیق و غیرمخرب سختی این محصولات است. ترکیب این دو فناوری موجب ایجاد چرخهای کامل از تولید تا کنترل کیفیت میشود که به صنایع مختلف از ساختمانسازی گرفته تا هوافضا و خودروسازی کمک میکند تا به محصولاتی استاندارد، مقاوم و اقتصادی دست یابند.
